波纹补偿器是一种利用波纹管结构实现位移补偿的管道部件，通常安装在管道与管道、管道与设备之间的连接位置。它通过波纹管的弹性变形，吸收管道在运行过程中因温度变化、介质流动、设备振动或基础沉降等因素产生的位移，从而降低管道系统的应力，保护管道、支架和相关设备，提升整体运行的稳定性与安全性。
在热力、蒸汽、化工、给排水、暖通空调以及各类工业管道系统中，管道由于输送介质温度的变化，往往会出现热胀冷缩现象。如果缺少相应的补偿措施，这种尺寸变化可能会转化为较大的内应力，影响管道连接部位、支架结构甚至设备接口的安全。波纹补偿器的存在，正是为了在一定范围内对这些位移进行有效吸收和缓冲，使管道系统能够更加平稳地运行。
波纹补偿器在管道系统中通常承担以下几方面作用：
第一，补偿管道位移。
管道在温度变化时会产生轴向、横向或角向位移。波纹补偿器可以通过波纹管的弹性变形，对这些位移进行一定程度的吸收，减少管道因热胀冷缩产生的应力集中。
第二，缓解振动和噪声。
在部分管道系统中，设备运行或介质流动会带来振动和噪声。波纹补偿器能够起到一定的缓冲作用，降低振动向管道其他部位传递，同时也有助于改善噪声问题。
第三，保护管道和设备。
通过吸收位移和缓解振动，波纹补偿器可以减轻管道连接处、设备接口和支架系统的受力，从而对管道整体结构起到保护作用。
第四，适应安装偏差和基础沉降。
在实际工程中，管道安装可能存在一定偏差，基础也可能发生轻微沉降。波纹补偿器能够在一定程度上适应这些变化，为管道系统提供更好的容错能力。

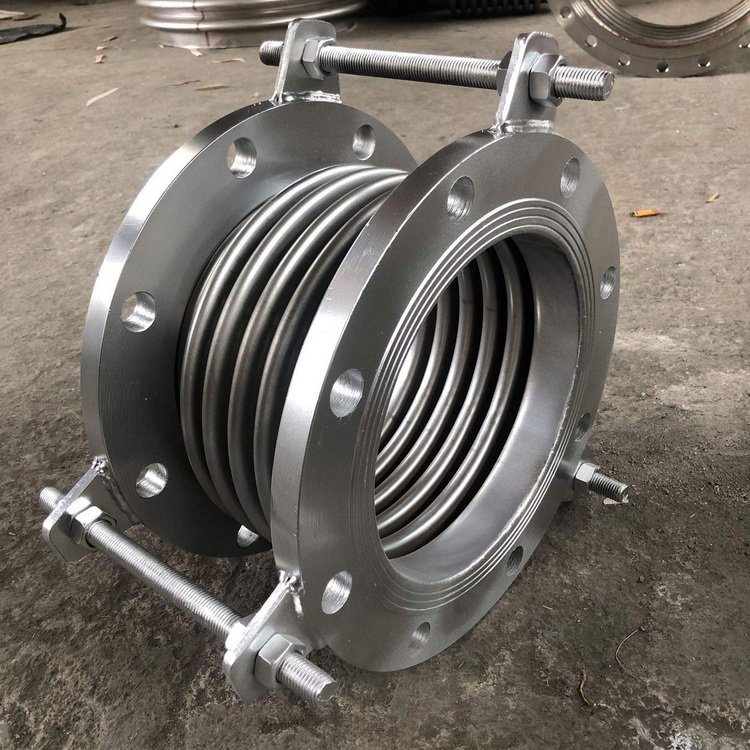

波纹补偿器通常由波纹管、端管、法兰或接管、导流筒以及外部保护结构等部分组成。其中，波纹管是核心工作部件，通过自身的弹性变形来实现位移补偿。端管和连接结构用于与管道或设备对接，导流筒则可以在部分工况下起到引导介质流动、减少冲刷的作用。
根据不同的使用需求，波纹补偿器可以设计为不同的结构形式，例如轴向型、横向型、角向型以及复式结构等。不同结构形式在补偿方向、补偿能力和安装方式上各有特点，实际选用时需要结合管道系统的具体工况进行判断。
波纹补偿器的结构形式多样，不同形式适用于不同的工况和安装条件。常见的类型包括：
轴向型波纹补偿器
主要用于补偿管道沿轴线方向的位移，常用于热力管道、蒸汽管道及各类工业管道系统。其结构相对紧凑，在多种工况中都有应用。
横向型波纹补偿器
主要用于补偿管道垂直于轴线方向的位移，通常与管道布置和支架设置配合使用，适用于需要横向补偿的管道场景。
角向型波纹补偿器
通过角向变形来吸收管道位移，常用于管道走向变化或空间受限的位置，通常成组配合使用。
复式波纹补偿器
由多个波纹管结构组合而成，能够在一定程度上兼顾较大的位移补偿需求，适用于位移方向较复杂或补偿量要求较高的管道系统。
压力平衡型波纹补偿器
在补偿位移的同时，对介质压力产生的推力进行一定程度的平衡，常用于对支架受力有特定要求的管道系统。
不同种类的波纹补偿器在结构、补偿方向、适用工况和安装方式上各有特点。实际选用时，需要结合管道介质、运行温度、压力条件、位移类型、安装空间以及现场环境等因素综合考虑。
波纹补偿器广泛应用于多种管道系统，常见场景包括：
城市供热管网与热力管道；
蒸汽输送管道；
石油、化工及工业工艺管道；
给排水与暖通空调管道；
电力、冶金、造纸等行业的管道系统；
设备与管道之间的柔性连接部位。
在这些场景中，波纹补偿器通常作为管道系统的重要组成部分，与管道、阀门、支架和设备共同配合，保障系统在不同工况下保持稳定运行。
波纹补偿器并非通用件，选型时需要结合具体工况进行判断。一般来说，可以重点关注以下几个方面：
介质特性
包括输送介质是气体、液体还是蒸汽，是否具有腐蚀性，是否含有颗粒物等。不同介质对材质和结构的要求不同。
运行温度和压力
管道系统的运行温度和压力条件，会直接影响波纹补偿器的结构形式和材质选择。选型时应以实际工况为依据，参考产品技术资料和相关标准。
位移方向和位移量
需要明确管道主要产生的是轴向位移、横向位移还是角向位移，以及位移的大致范围。不同形式的波纹补偿器，其补偿方向和能力各有侧重。
安装空间和布置方式
现场安装空间、管道走向、支架设置等因素，也会影响波纹补偿器的选型。部分场景下，需要结合管道整体布置进行综合设计。
连接方式和材质要求
波纹补偿器与管道的连接方式、材质匹配以及密封要求，都需要根据工程实际情况确定，确保安装后能够正常发挥作用。
为了确保波纹补偿器在管道系统中正常发挥作用，安装和使用过程中应注意以下几点：
按技术资料和规范安装
安装前应仔细阅读产品技术文件和相关施工规范，按照要求进行布置和连接。
保证自由伸缩
波纹补偿器需要在设计允许的范围内自由变形，安装时不应强行拉伸、压缩或偏装，以免影响使用效果。
注意管道支架配合
波纹补偿器的正常工作与管道支架的设置密切相关。应根据设计要求合理布置固定支架和导向支架，避免补偿器承受额外荷载。
避免机械损伤
在运输、存放和安装过程中，应注意保护波纹管本体，避免磕碰、划伤或异物进入影响密封和活动部位。
定期检查和维护
投入使用后，可定期检查波纹补偿器外观、连接部位、密封状态和活动部件情况。如发现异常，应及时处理，必要时联系专业人员判断。
